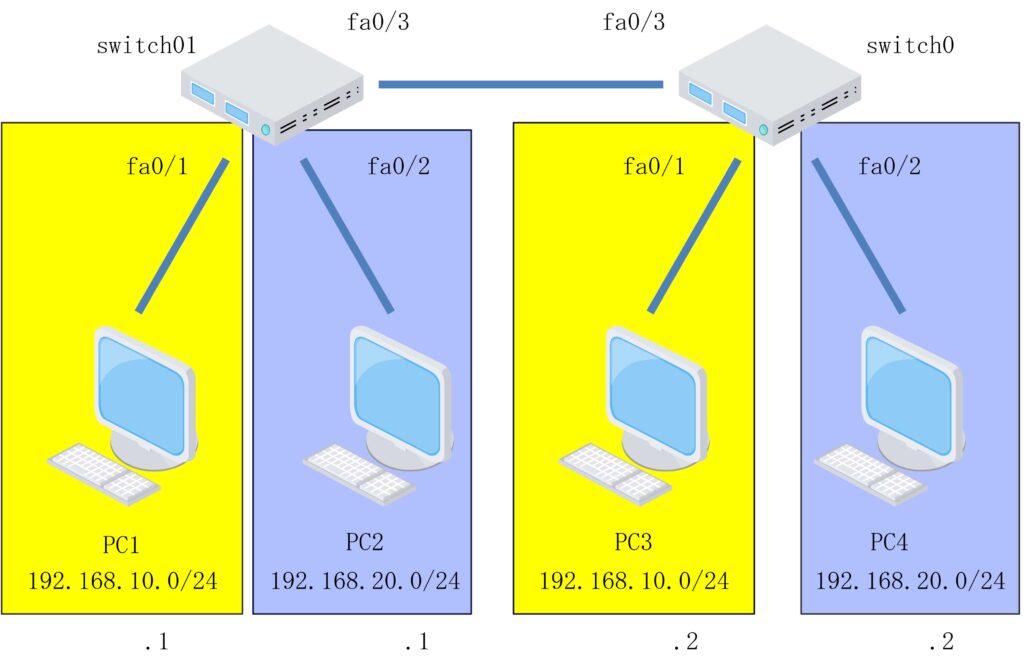

VLANトランクポート

スイッチ間を接続する専用のアクセスポートをVLANごとに作成してケーブル接続する方法だと
VLANの数だけスイッチ間にポートが必要となるため今回はスイッチ間をトランクポートで接続
することにより1つのポートだけで構成します。

・ネットワークでfa0/3にトランクの設定をする

Switch(config)#interface fastEthernet 0/3
Switch(config-if)#switchport mode trunk
Switch#show Vlan brief

VLAN Name                             Status    Ports
---- -------------------------------- --------- -------------------------------
1    default                          active    Fa0/4, Fa0/5, Fa0/6, Fa0/7
                                                Fa0/8, Fa0/9, Fa0/10, Fa0/11
                                                Fa0/12, Fa0/13, Fa0/14, Fa0/15
                                                Fa0/16, Fa0/17, Fa0/18, Fa0/19
                                                Fa0/20, Fa0/21, Fa0/22, Fa0/23
                                                Fa0/24, Gig0/1, Gig0/2
10   VLAN0010                         active    Fa0/1
20   VLAN0020                         active    Fa0/2
1002 fddi-default                     active
1003 token-ring-default               active
1004 fddinet-default                  active
1005 trnet-default                    active
Switch#

※fa0/3が表示されなくなる
　トランクポートになった時は表示されなくなる
