switchにVLAN アクセスポート設定

• スイッチにVLAN10とVLAN20を作る
• fa0/1をVLAN10のアクセスポートにする

Switch#configure terminal

①インターフェースコンフィギュレーションモードに入る

Switch(config)#interface fastEthernet 0/1

②モードをアクセスにする

Switch(config-if)#switchport mode access

③所属するVLANを設定する

Switch(config-if)#switchport access vlan 10

Switch(config-if)#exit

• fa0/2をVLAN20のアクセスポートにする

①インターフェースコンフィギュレーションモードに入る

Switch(config)#interface fastEthernet 0/2

②モードをアクセスにする

Switch(config-if)#switchport mode access

③所属するVLANを設定する

Switch(config-if)#switchport access vlan 20

Switch(config-if)#exit

Switch>en
Switch>enable
Switch#conf
Switch#configure t
Switch#configure terminal
Enter configuration commands, one per line.  End with CNTL/Z.
Switch(config)#vlan 10
Switch(config-vlan)#exit
Switch(config)#vlan 20
Switch(config-vlan)#exit
Switch(config)#exit
Switch#
%SYS-5-CONFIG_I: Configured from console by console


Switch#show vla
Switch#show vlan b
Switch#show vlan brief


VLAN Name                             Status    Ports
---- -------------------------------- --------- -------------------------------
1    default                          active    Fa0/1, Fa0/2, Fa0/3, Fa0/4
                                                Fa0/5, Fa0/6, Fa0/7, Fa0/8
                                                Fa0/9, Fa0/10, Fa0/11, Fa0/12
                                                Fa0/13, Fa0/14, Fa0/15, Fa0/16
                                                Fa0/17, Fa0/18, Fa0/19, Fa0/20
                                                Fa0/21, Fa0/22, Fa0/23, Fa0/24
                                                Gig0/1, Gig0/2
10   VLAN0010                         active
20   VLAN0020                         active
1002 fddi-default                     active
1003 token-ring-default               active
1004 fddinet-default                  active
1005 trnet-default                    active
Switch#co
Switch#con
Switch#conf
Switch#configure t
Switch#configure terminal
Enter configuration commands, one per line.  End with CNTL/Z.
Switch(config)#int
Switch(config)#interface fas
Switch(config)#interface fastEthernet 0/1
Switch(config-if)#swi
Switch(config-if)#switchport mo
Switch(config-if)#switchport mode ac
Switch(config-if)#switchport mode access
Switch(config-if)#swi
Switch(config-if)#switchport acc
Switch(config-if)#switchport access vlan 10
Switch(config-if)#exit
Switch(config)#fast
Switch(config)#inta
Switch(config)#intaf
Switch(config)#interf
Switch(config)#interface fa
Switch(config)#interface fastEthernet 0/2
Switch(config-if)#switchport mode access
Switch(config-if)#switchport access vlan 20
Switch(config-if)#sho
Switch(config-if)#sho
Switch(config-if)#exit
Switch(config)#exit
Switch#
%SYS-5-CONFIG_I: Configured from console by console


Switch#show vlan br
Switch#show vlan brief


VLAN Name                             Status    Ports
---- -------------------------------- --------- -------------------------------
1    default                          active    Fa0/3, Fa0/4, Fa0/5, Fa0/6
                                                Fa0/7, Fa0/8, Fa0/9, Fa0/10
                                                Fa0/11, Fa0/12, Fa0/13, Fa0/14
                                                Fa0/15, Fa0/16, Fa0/17, Fa0/18
                                                Fa0/19, Fa0/20, Fa0/21, Fa0/22
                                                Fa0/23, Fa0/24, Gig0/1, Gig0/2
10   VLAN0010                         active    Fa0/1
20   VLAN0020                         active    Fa0/2
1002 fddi-default                     active
1003 token-ring-default               active
1004 fddinet-default                  active
1005 trnet-default                    active
Switch#

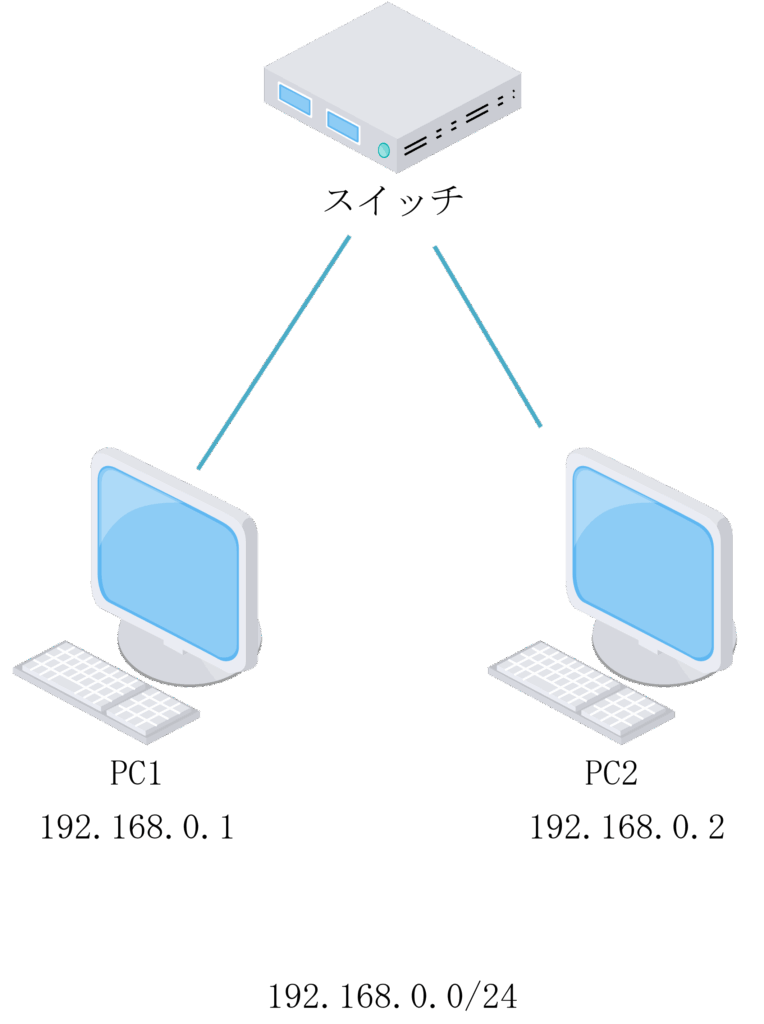

PC1からPC2にPingを打って確認する。
ping 192.168.0.2

同一ネットワーク（192.168.0.0/24）でも、VLANが異なるので 通信できない。
